PSCN Übung 6: Abflussvergleich Vegetationsmodell 8 und 9

Nachdem wir am Beispiel von Einzelflächen den Einfluss der verschiedenen Vegetationsmodelle auf den Bodenwasserhaushalt untersucht haben, wollen wir zum Abschluss den Einfluss auf den simulierten Abfluss für das Gesamteinzugsgebiet betrachten. Beachten Sie, dass in unserem Beispiel lediglich eine Zeitfunktion für den Landnutzungstyp „Ackerland“ vorhanden ist. Die Modellierung mit Vegetationsmodell 9 ist daher auch nur für Elementarflächen dieser Landnutzung möglich. Für eine Modellierung aller Elementarflächen des Gesamteinzugsgebietes mit Modell 9 müssten weitere Zeitfunktionen eingefügt werden. Da Ackerland allerdings den größten Flächenanteil in unserem Projekt einnimmt, ist der Einfluss der verschiedenen Vegetationsmodelle auf den Gebietsabfluss auch so interpretierbar.

Kommentieren Sie in der arc_egmo.ste zunächst das Steuerwort „Berechnungen_Fuer“ wieder aus, stellen Sie die Modellversion auf Niederschlags-Abfluss-Modell um und geben Sie eine neue Berechnungsvariante (z.B. AbflussGesamtgebietMod8) ein. Des Weiteren müssen die Raumbezüge für die Ergebnisausgabe auf Gesamteinzugsgebiet (GEB) gesetzt werden. Passen Sie die Variablen zu den Steuerwörtern „Meteor“ und „Abflussbildung“ dementsprechend an. Stellen Sie außerdem den Testdruck für PSCN in der modul.ste wieder aus.

Um lediglich die Abflusswerte für den untersten Pegel (Pegel 3) auszugeben, gibt es in ArcEGMO die Möglichkeit der Raumselektion bei der Ergebnisausgabe. Öffnen Sie die results.ste-Datei und aktivieren Sie unter dem Abschnitt „Gewässerflüsse“ die Raumselektion. Anschließend öffnen Sie die Datei, welche die Selektion vorgibt (GIS/select/fgw.sel). Um die Ausgabe für Pegel 3 zu erhalten, kommentieren Sie die anderen beiden Pegel mit einem * aus (Die Zuordnung der Nummern zu den Pegeln ist bereits in Übung 1 erfolgt). Speichern Sie die Änderungen und starten Sie die Simulation.

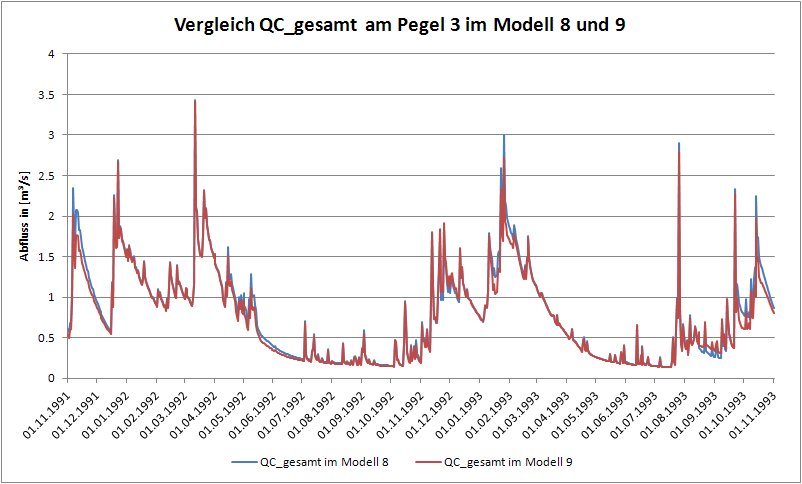

Führen Sie eine Vergleichsrechnung mit Modell 9 durch. Stellen Sie dazu in der lntz.tab die Modellversion des Landnutzungstyps „Ackerland“ ein weiteres Mal auf Modell 9. Geben Sie in der arc_egmo.ste eine neue Berechnungsvariante (z.B. AbflussGesamtMod9) an und starten Sie eine weitere Simulation. Erstellen Sie ein Diagramm mit den Abflussganglinien beider Modellierungen und vergleichen Sie die Ergebnisse.
